Le calepinage des panneaux solaires est l'une des étapes les moins visibles d'un projet photovoltaïque, mais c'est souvent celle qui évite les déceptions. Avant de parler uniquement de puissance en kWc ou de marque de module, il faut décider où les panneaux seront posés, dans quel sens, avec quel espacement et avec quelles contraintes de toiture.
Un plan de pose bien préparé ne cherche pas seulement à remplir le toit. Il doit produire correctement, rester accessible, respecter la couverture, limiter les zones d'ombre et faciliter le raccordement électrique. C'est aussi un document utile pour comparer deux devis d'installation solaire, car deux projets de 6 kWc peuvent donner des résultats très différents si les modules ne sont pas implantés avec la même logique.
À quoi sert le calepinage photovoltaïque ?
Le calepinage consiste à positionner les modules sur un plan de toiture. Il prend en compte les dimensions réelles des panneaux, les obstacles, les marges en bord de toit, les lignes de faîtage, les noues, les fenêtres de toit, les cheminées, les sorties de ventilation et les zones qui doivent rester accessibles.
Cette étape aide aussi à vérifier que la puissance annoncée est cohérente avec la surface disponible. Un devis peut afficher une puissance attractive, mais si les panneaux sont trop serrés ou placés sur une zone régulièrement ombragée, la production réelle sera moins intéressante. Pour replacer cette réflexion dans l'ensemble du projet, le guide solaire France reste un bon point de départ.
Le calepinage permet enfin de préparer les chemins de câbles, l'emplacement de l'onduleur ou des micro-onduleurs et la future maintenance. Une installation propre se pense avant la pose, pas une fois que les rails sont déjà fixés.
Orientation, inclinaison et surface disponible
En France, une toiture orientée sud reste généralement favorable, mais ce n'est pas le seul cas intéressant. Des pans est et ouest peuvent très bien convenir, notamment pour étaler la production sur la journée. L'important est de relier l'orientation au profil de consommation du foyer : une maison très présente le matin et le soir n'a pas forcément les mêmes besoins qu'un logement vide en journée.
L'inclinaison joue aussi sur la production saisonnière. Une pente modérée produit bien sur une grande partie de l'année, tandis qu'une pente plus forte peut aider en hiver et faciliter le ruissellement. Sur une toiture existante, on ne modifie pas toujours la pente. Le rôle du calepinage est donc de tirer le meilleur parti du support réel.
La surface disponible doit être lue avec prudence. Une grande toiture n'est pas forcément entièrement exploitable. Les distances aux bords, les obstacles, les accès de sécurité et la résistance de la couverture réduisent parfois l'espace utile. C'est pour cela que le dimensionnement d'une installation photovoltaïque doit être relié au plan de pose, et pas seulement à la facture d'électricité.
L'ombrage : le détail qui change la production

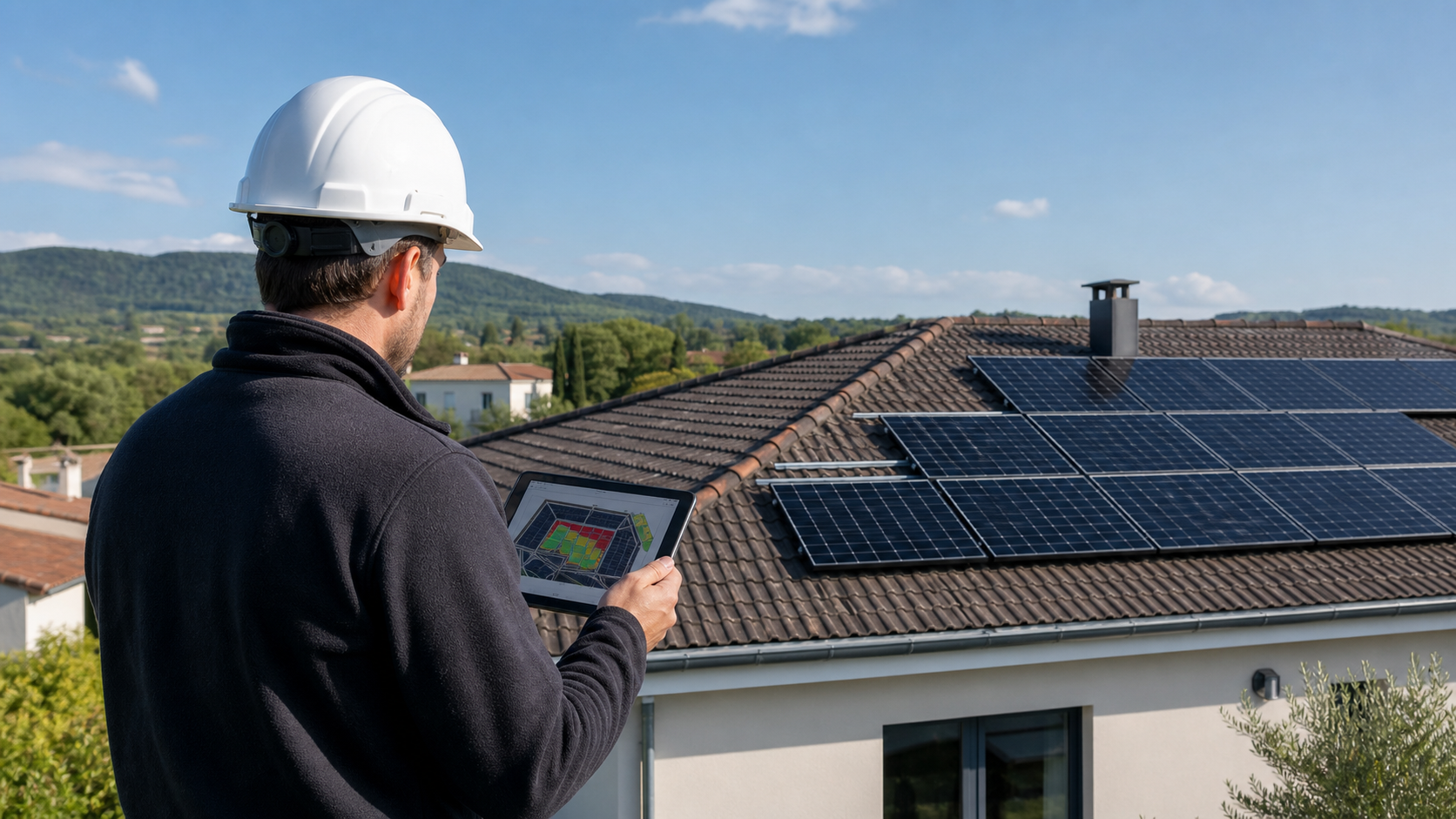

Une petite ombre peut avoir un impact disproportionné si elle touche une partie sensible de l'installation. Cheminée, arbre, lucarne, antenne, bâtiment voisin ou relief local : tous ces éléments doivent être observés à différents moments de la journée. Une photo prise à midi en été ne suffit pas à juger une toiture.
Le calepinage doit donc distinguer les ombres temporaires et les ombres récurrentes. Une ombre très tôt le matin peut être acceptable si la production principale reste bonne. Une ombre qui coupe plusieurs modules en plein après-midi mérite en revanche une autre implantation, un découpage différent des chaînes ou l'usage de micro-onduleurs ou d'optimiseurs selon les cas.
La question n'est pas de supprimer toute ombre dans toutes les situations. Elle est de savoir où elle tombe, combien de temps elle dure et comment l'architecture électrique peut en limiter l'effet. L'article sur le choix entre micro-onduleur, optimiseur et onduleur de chaîne complète utilement ce point.
Toiture, couverture et contraintes de pose
Le meilleur calepinage sur écran ne vaut rien s'il ignore la toiture réelle. Tuiles mécaniques, ardoises, bac acier, toiture terrasse ou couverture ancienne n'imposent pas les mêmes fixations. Les zones fragiles, les reprises d'étanchéité, les sorties de toit et les accès au chantier doivent être intégrés dès l'étude.
Sur un toit plat, le sujet change encore : il faut gérer le lestage, les rangées, les ombres portées entre panneaux et la prise au vent. Dans ce cas, le calepinage ressemble davantage à une étude d'implantation complète. Le sujet est détaillé dans l'article sur les panneaux solaires sur toit plat.
Il faut aussi anticiper les démarches. Selon la visibilité depuis l'espace public, la zone protégée ou la modification de l'aspect extérieur, une déclaration préalable peut être nécessaire. Le calepinage peut alors servir de support au dossier, avec un plan plus clair pour la mairie. Pour préparer cette partie, voir la déclaration préalable pour panneaux solaires.
Ce qu'un devis sérieux doit montrer
Un devis photovoltaïque utile devrait préciser le nombre de modules, leur position, la puissance totale, le type d'onduleur, les protections prévues et les hypothèses de production. Le plan de pose n'a pas besoin d'être un document d'architecte, mais il doit être suffisamment lisible pour comprendre où les panneaux seront installés.
Il est raisonnable de demander pourquoi certaines zones du toit sont utilisées et pas d'autres. Si un installateur évite un pan entier, il doit pouvoir expliquer le choix : ombrage, orientation, contraintes de fixation, accès dangereux ou production trop faible. À l'inverse, si les panneaux sont placés près d'une cheminée ou d'un arbre, il faut demander comment l'ombrage a été pris en compte.
Un fournisseur et installateur comme IEARWAT peut accompagner cette lecture depuis le choix des équipements jusqu'à l'installation et au suivi. Pour la partie chantier, la page IEARWAT dédiée à l'installation solaire présente le type d'accompagnement à vérifier avant de s'engager.
Les erreurs fréquentes à éviter
La première erreur consiste à maximiser la puissance installée sans regarder la qualité de production. Quelques panneaux mal placés peuvent compliquer le câblage, créer des pertes et allonger le retour sur investissement. Il vaut parfois mieux une installation légèrement plus petite, mais mieux exposée.
La deuxième erreur est d'oublier la maintenance. Un toit rempli jusqu'aux bords peut rendre certaines interventions difficiles. Or une installation solaire doit rester contrôlable : nettoyage ponctuel, vérification visuelle, intervention sur connectique ou remplacement d'un élément.
La troisième erreur est de comparer les prix sans comparer les plans. Deux offres au même tarif peuvent cacher des implantations très différentes. Un bon calepinage rend le devis plus transparent et aide à poser de meilleures questions à l'installateur.
En résumé
Le calepinage des panneaux solaires est une étape pratique, pas un simple schéma décoratif. Il relie la toiture, l'ombrage, la puissance, le câblage, les démarches et la maintenance. Avant de signer, il faut savoir où les modules seront posés, pourquoi cette implantation a été retenue et comment elle répond à la consommation réelle du foyer.
Un projet solaire réussi commence donc par une lecture précise du toit. C'est cette préparation qui permet ensuite de choisir les bons équipements, d'éviter les mauvaises surprises et de construire une installation durable.
